应用于各种悬浮液的固液分离,适用范围广, .适用于医药.食品.化工.环保.水处理等工业领域.
工作原理及结构特点
悬浮液用泵送入滤机的每个密闭的滤室, 在工作压力的作用下,滤液透过滤膜或其它滤材,经出液口排出,滤渣则留在框内形成滤饼,从而达到固液分离.
产品特点
本机均采用SUS304或SUS316L优质不锈钢材料制造,耐腐蚀,经久耐用,本机滤板采用螺纹状结构,可根据不同过滤介质和生产工艺(初滤.半精滤.精滤)要求,更换不同滤材,直接用微孔滤膜能达到无菌的目的.用户还可以根据过滤量的大小,相应减少或增加层数,使之流量适合过滤要求,400以上过滤器为增加流量、进出液口设计成双进双出，本机工作时加压密封过滤,液料无损耗,液体澄清度好,又能满足生产需要,本机所有密封部件采用硅橡胶密封圈,耐高温.无毒.无渗漏,密封性能好又能提高过滤精度。
技术参数
| 型号 |
规格
(mm) |
层数 |
过滤面积
(m2) |
滤材尺寸
(mm) |
精度
(um) |
过滤压力
(Mpa) |
水流量
(T/h) |
电机功率
(Kw) |
外形尺寸
(mm) |
进口
(mm) |
出口
(mm) |
| ZQMWS |
φ100 |
10 |
0.078 |
φ100 |
0.2-10 |
0.3 |
0.8 |
0.37 |
600×300×600 |
19 |
19 |
| ZQMWS |
φ150 |
10 |
0.17 |
φ150 |
0.2-10 |
0.3 |
1.5 |
0.37 |
650×380×650 |
25 |
2 |
| ZQMWS |
φ200 |
10 |
0.314 |
φ200 |
0.2-10 |
0.3 |
2 |
0.37 |
650×400×700 |
25 |
20 |
| ZQMWS |
φ300 |
10 |
0.7 |
φ300 |
0.2-10 |
0.3 |
3 |
0.55 |
700×5200×800 |
25 |
20 |
| ZQMWS |
φ400 |
10 |
1.25 |
φ400 |
0.2-10 |
0.3 |
5 |
0.75 |
900×600×1000 |
38 |
25 |
| ZQMWS |
φ400 |
16 |
2. |
φ400 |
0.2-10 |
0.3 |
8 |
1.5 |
1000×600×1200 |
38 |
25 |
| ZQMWS |
φ400 |
32 |
4. |
φ400 |
0.2-10 |
0.3 |
14 |
2.2 |
1000×600×1500 |
38 |
25 |
| ZQMWS |
φ500 |
16 |
3. |
φ500 |
0.2-10 |
0.3 |
10 |
3.0 |
1200×700×1400 |
38 |
25 |
| ZQMWS |
φ500 |
32 |
6. |
φ500 |
0.2-10 |
0.3 |
20 |
3.0 |
1200×700×1800 |
45 |
38 |
| ZQMWS |
φ600 |
36 |
10 |
φ600 |
0.2-10 |
0.3 |
35 |
3.0 |
1300×800×2000 |
45 |
38 |
| ZQMWS |
400×400 |
20 |
3.2 |
400×400 |
0.2-10 |
10 |
1.5 |
3.0 |
1350×600×1000 |
38 |
| ZQMWS |
400×400 |
50 |
8 |
400×400 |
0.2-10 |
0.3 |
28 |
3.0 |
2500×600×1100 |
45 |
38 |
| ZQMWS |
500×500 |
40 |
10 |
500×500 |
0.2-10 |
0.3 |
35 |
3.0 |
2200×6400×1300 |
50 |
40 |
| ZQMWS |
600×600 |
50 |
18 |
600×600 |
0.2-10 |
0.3 |
60 |
3.0 |
3000×800×1400 |
50 |
40 |

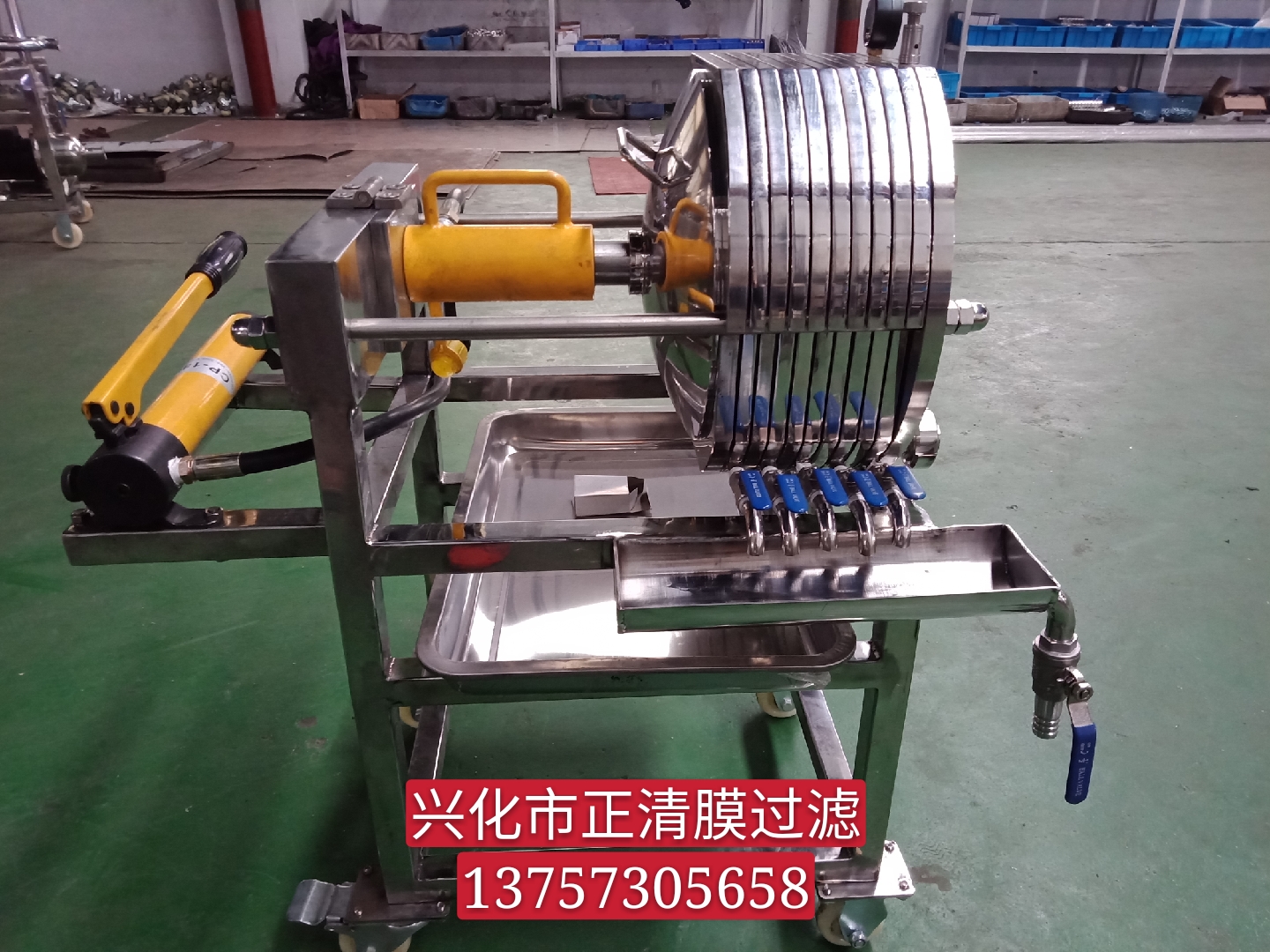

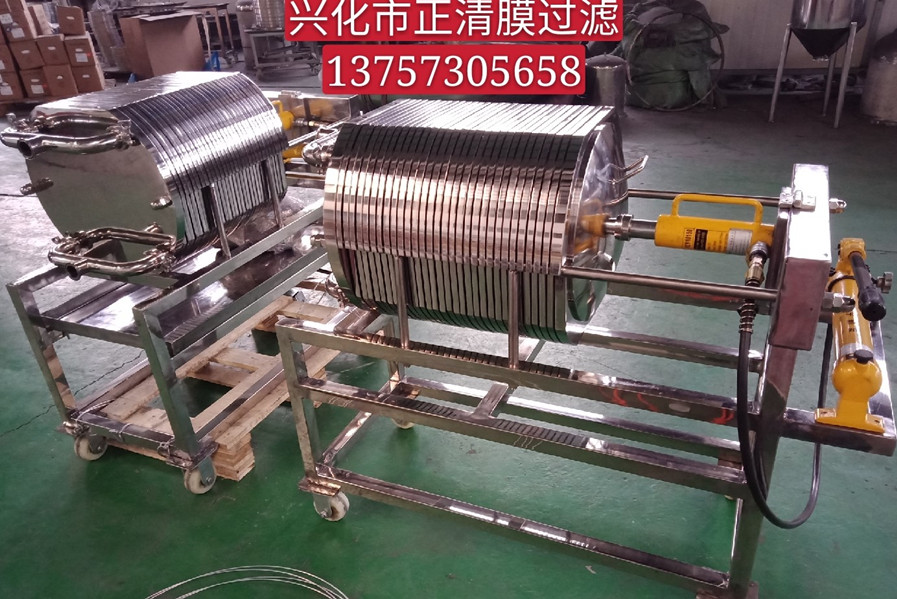

注：需要面积加大可定做，增压泵需防爆电机和格兰富泵补差价， 20层以上为双进双出加大流量。本卧式板框过滤器最大可加工100层，采用液压压紧。
|
