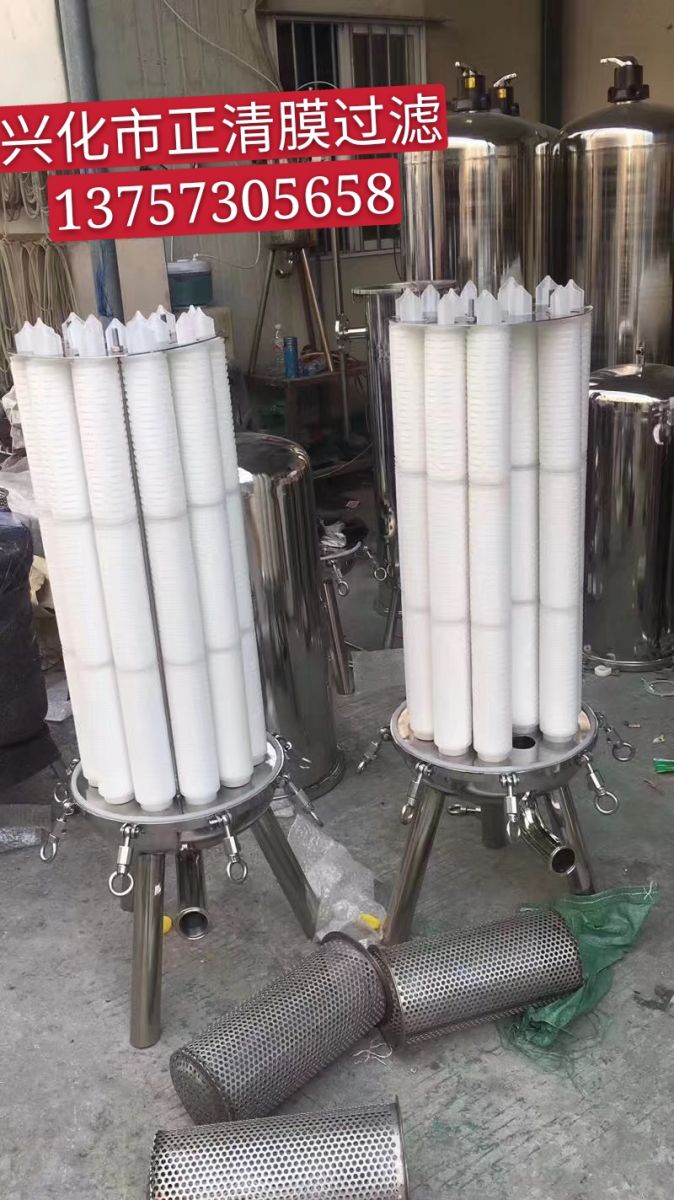

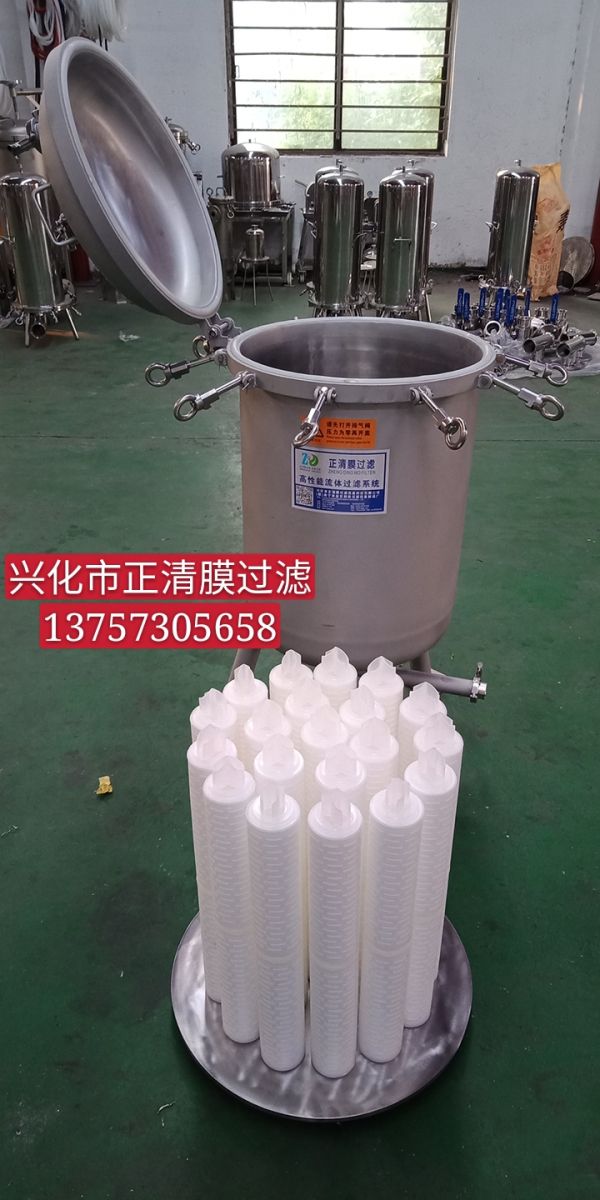

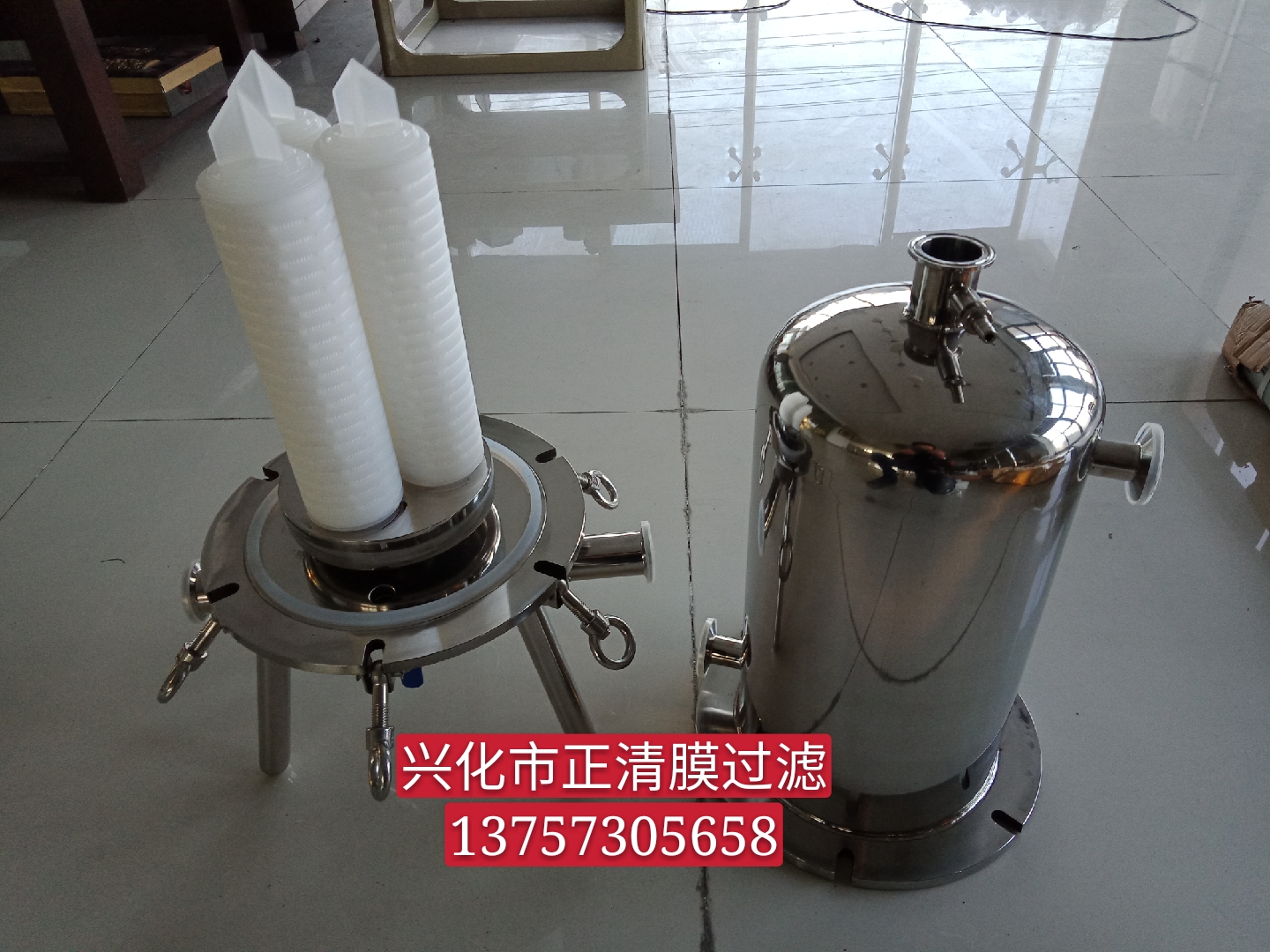

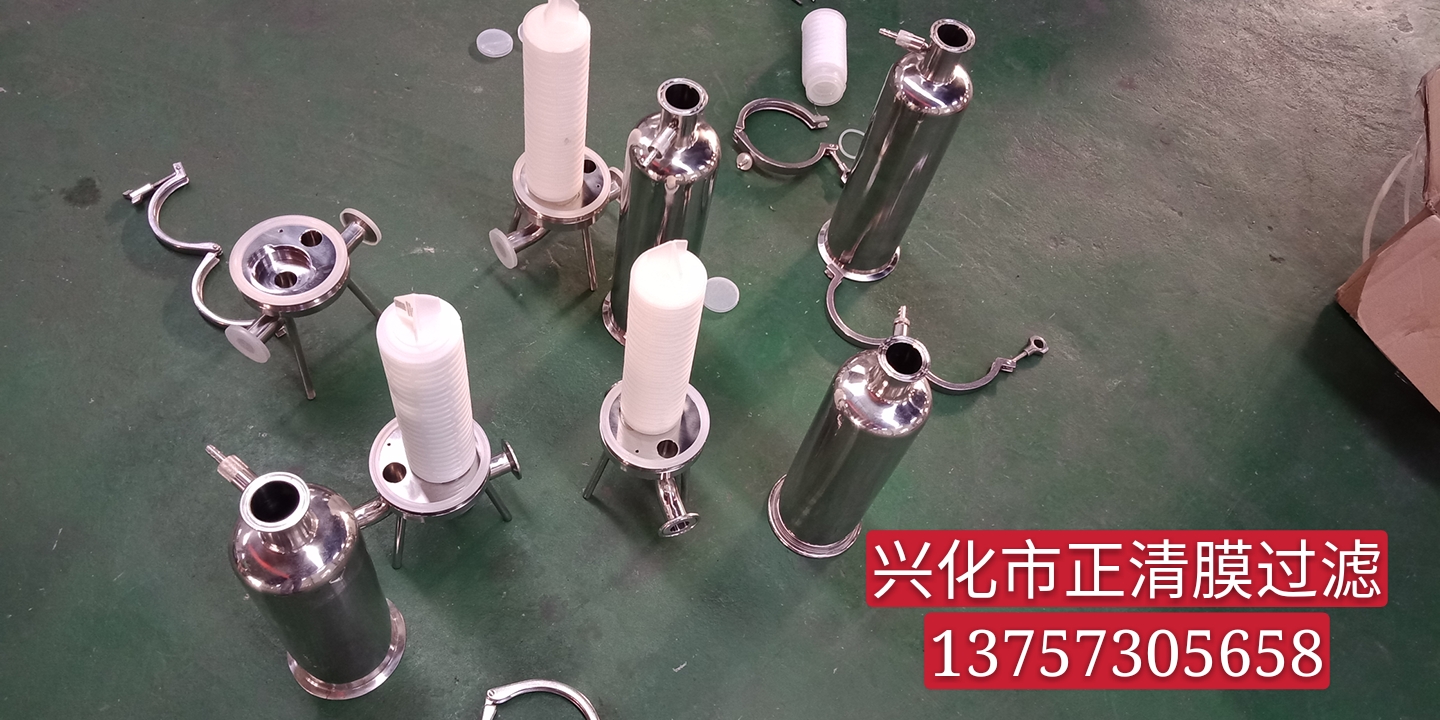

微孔折叠式过滤器，圆柱体结构，由SUS316L 或SUS304 全不锈钢制成，以折叠式滤芯为过滤元件，可以过滤液体、气体、0.1um 以上的微粒和细菌，过滤精度高、过滤速度快、吸附少，无介质脱落，不泄漏、耐酸碱、耐腐蚀，清洗方便，可带反冲功能等优点，是生物医药纯水、饮料、生化水处理、环保等行业的理想过滤设备。
.jpg)
主要技术参数
过滤量T／H：0.05-20
滤器使用压力mpa：0.1-0.6
滤机规格蕊数：1、3、5、7、9、11、13、15、19、25、30、40、50、60、70、80、100、120。
滤器使用温度℃：5-120
各种滤芯的特点及应用
聚四氟乙烯膜（PTFE）滤芯，聚硐膜（HE）滤芯，聚丙烯膜（PP）滤芯，醋酸纤维膜（CN－CA）滤芯，过滤精度从0.1-60um，长度有10；20；30和40英寸（即250；500；750；1000mm）四种，上述滤芯，耐压为0.42mpa，可反冲。接口方式有插入式（222、226座二种）和平嘴式二种。

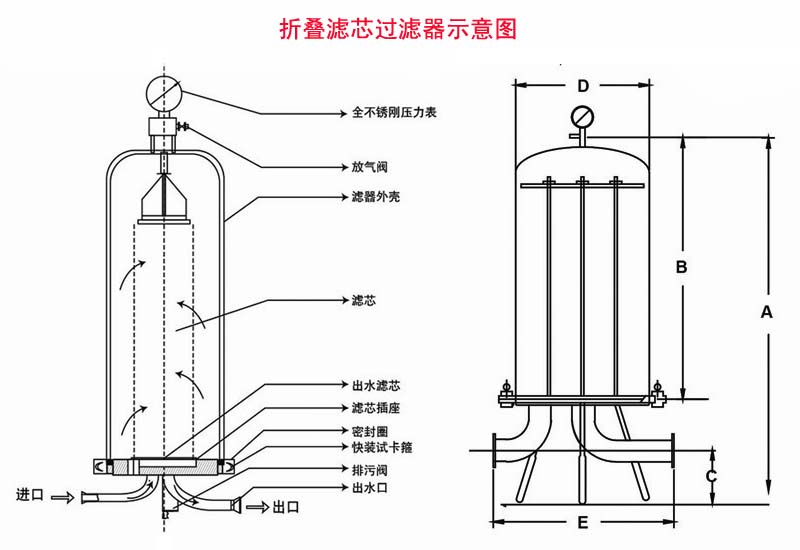

| 理论流量 |
配装滤芯 |
进出口管 |
连接 |
外形尺寸参考 |
| t/h |
根数 |
长度 |
规格 |
方式 |
规格 |
A |
B |
C |
D |
E |
| 0.3-0.5 |
1 |
10" |
25 |
快装 |
φ50.5 |
600 |
400 |
80 |
100 |
220 |
| 0.5-1 |
30" |
800 |
650 |
| 1-1.5 |
30" |
1050 |
900 |
| 1-1.5 |
3 |
10" |
32 |
快装 |
φ50.5 |
650 |
450 |
120 |
220 |
350 |
| 1.5-3 |
20" |
900 |
700 |
| 2.5-4.5 |
30" |
34 |
1150 |
950 |
| 1.5-2.5 |
5 |
10" |
32 |
快装 |
φ50.5 |
650 |
450 |
120 |
220 |
350 |
| 3-5 |
20" |
900 |
700 |
| 4.5-7.5 |
30" |
38 |
1150 |
950 |
| 5-7 |
7 |
20" |
38 |
快装 |
φ50.5 |
950 |
700 |
150 |
250 |
400 |
| 6-10 |
30" |
48
|
螺纹 |
G1" |
1250 |
950 |
| 8-14 |
40" |
法兰 |
DN50 |
1500 |
1200 |
| 6-8 |
9 |
20" |
48 |
快装 |
φ64 |
1000 |
700 |
150 |
300 |
450 |
| 8-12 |
30" |
螺纹 |
G1" |
1250 |
950 |
| 12-15 |
40" |
法兰 |
DN50 |
1500 |
1200 |
| 6-12 |
12 |
20" |
48 |
快装 |
φ64 |
1100 |
800 |
200 |
350 |
500 |
| 12-18 |
30" |
57
|
螺纹 |
G1" |
1350 |
1050 |
| 16-24 |
40" |
法兰 |
DN50 |
600 |
1300 |
| 8-15 |
15 |
20" |
76 |
螺纹 |
G2.5" |
1100 |
800 |
200 |
400 |
550 |
| 18-25 |
30" |
|
|
1350 |
1050 |
| 20-30 |
40" |
法兰 |
DN65 |
1600 |
1300 |
| 12-21 |
21 |
20" |
89 |
螺纹 |
G3" |
1150 |
850 |
200 |
450 |
600 |
| 21-31 |
30" |
|
|
1400 |
1100 |
| 27-42 |
40" |
法兰 |
DN80 |
1650 |
1350 |
注：设备尺寸大小，可以根据客户过滤需求订做。
|
