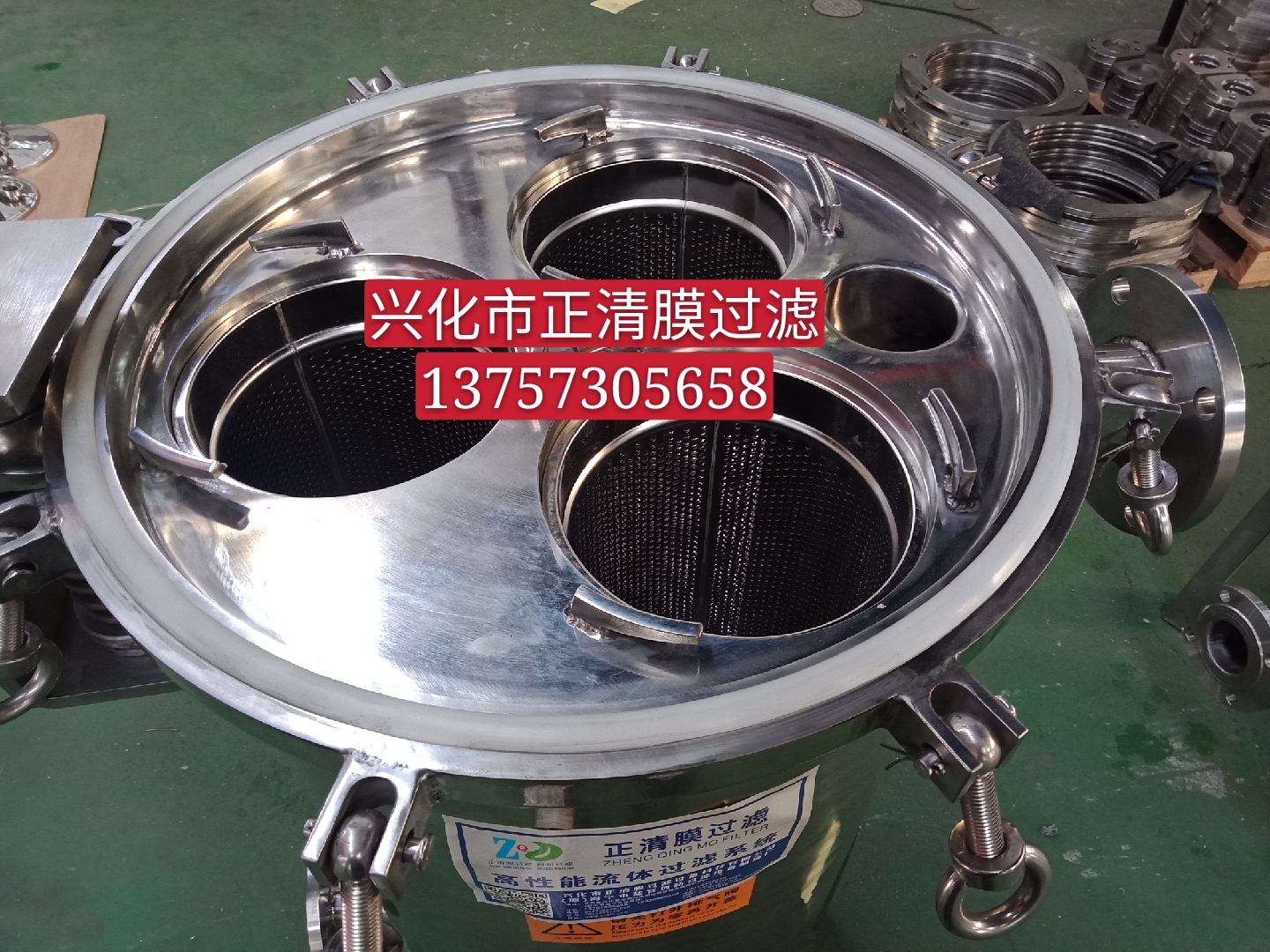

快开式多袋过滤器
快开式多袋过滤器

产品介绍
快开式多袋过滤器,是目前市场上具备最合理结构、密封性好、流通能力强、操作最简便等诸多优点的最佳形式。特别适用于高流量的应用和需要频繁更换过滤袋的工艺,适合批量生产流程和安全过滤。滤器内外表面采用机械喷砂抛光或电镀抛光处理,均匀、美观、易清洗。
相比较其它形式的多袋过滤器,快开式多袋过滤器除具有共同的结构特点外,还具备下列诸多优点:
* 运用 V-Clamp Closurer快速卡箍式锁紧开关,操作简单、易用和安全,它将停机时间缩至最短,从而减低操作成本。
* 独特的三爪压紧盖可确保良好的滤器与滤袋之间的密封性,滤袋侧漏机率极小。附带的具有专利权的滤袋压盖开启器令操作非常简易。
* 弹簧重力平衡器替代了常规的手动吊拄臂,令顶盖操作轻如无物,只需用手轻轻一推或拉,便可将顶盖打开或放下。
* 侧进侧出的液体流向设计,可确保液体被完全排放,并且正切位进出口亦大大减低了操作高度。
* 滤器的设计和体积紧凑,将液体的损失减至最少。

滤机结构及工作原理:

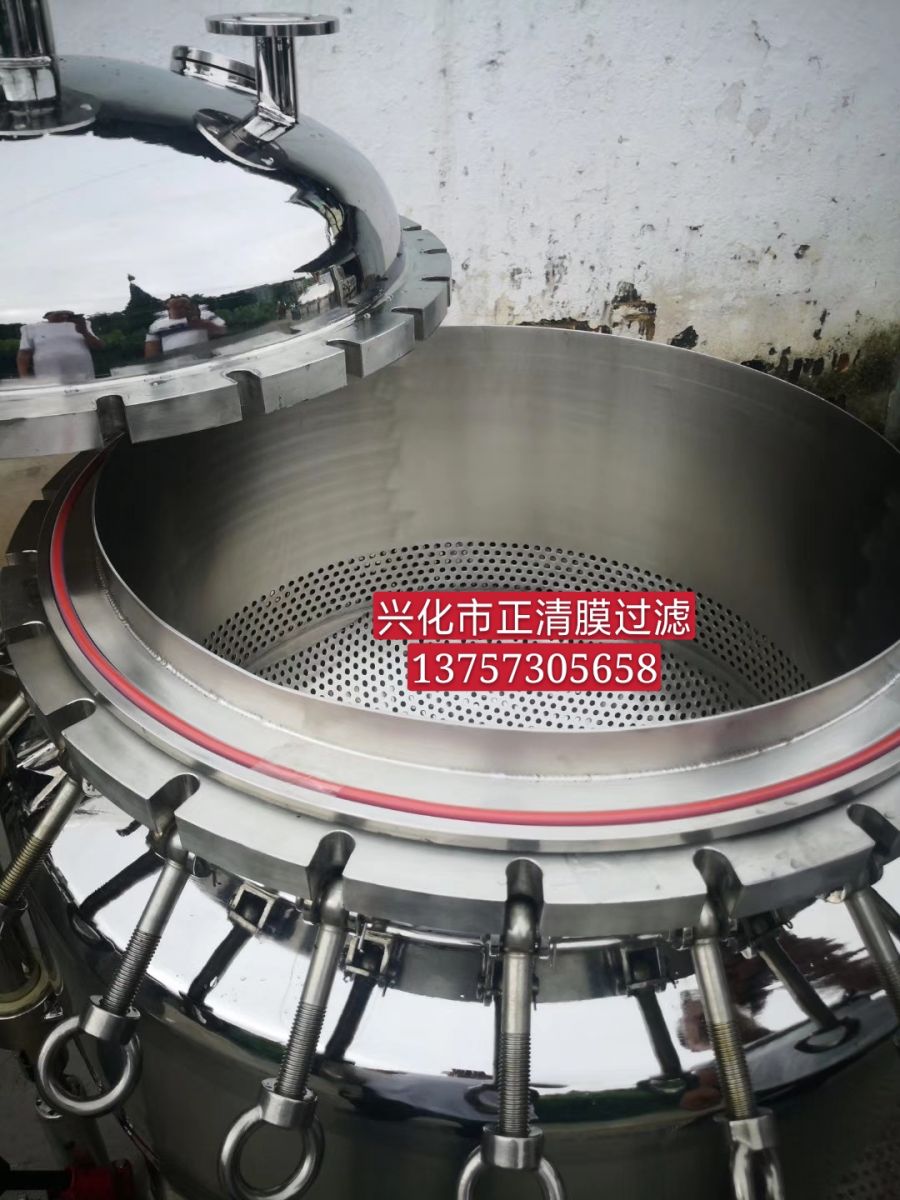

袋式过滤机是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。 袋式过滤机是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成,滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋本身是装置在加强网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料消耗。
袋式过滤机主要优点:
♦ 滤袋侧漏机率小,有力地保证了过滤品质。
♦ 袋式过滤可承载更大的工作压力,压损小,运行费用低,节能效果明显。
♦ 滤袋过滤精度不断提高,目前已达到0.5μm。
♦ 袋式过滤处理量大、体积小,容污量大。
♦ 基于袋式过滤系统的工作原理和结构,更换滤袋时方便快捷,而且过滤机免清洗,省工省时。
♦ 过滤器滤袋清洗后可反复使用、节约成本。
♦ 袋式过滤应用范围广,使用灵活,安装方式多样。
袋式过滤机规格:
袋式过滤机分为:单袋式过滤机、多袋式过滤机和夹层型过滤机。 多袋式过滤机,适用于大流量过滤。从2装袋到24袋装, 规格齐全,进出口法兰口径为φ50-450MM,单机最大流量90-1000m3/h.。可提供快开设计,滤袋更换非常便捷。也适用于希望适用较长时间后方才更换滤袋的场合。
带夹套加温式:
夹层型袋式过滤机为双层结构,夹层可以通蒸汽或导热油,以保持或是提高流体的温度,防止流体凝固,提高粘性液体的过滤速度,或满足下一道工序对温度的要求。
过滤操作及注意事项:
本机操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。 泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.4MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。 过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋以及保护网,需格外注意。
主要用途:
油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、感光化学品、电镀液、牛奶、矿泉水、热溶剂、乳胶、工业用水、糖水、树脂、油墨、工业废水、果汁、食用油、腊类等。

型号说明:

型号说明
ZQMDS-1P1S:用于标准长度滤袋,过滤面积0.25m2
ZQMDS-1P2S:用于双倍标准长度滤袋,过滤面积0.5m2

袋式过滤器规格
型号 滤袋编号 滤袋个数 过滤面积(m2) 进出口径 工作压力 最大流量m2/h (粘度=1厘泊)
ZQMDS-1P1S 1 1 0.25 ф50 0.5 15
ZQMDS-1P2S 2 1 0.50 ф50 0.5 30
ZQMDS-2P2S 2 2 1.0 ф50 0.5 60
ZQMDS-3P2S 2 3 1.5 ф50 0.5 90
ZQMDS-4P2S 2 4 2.0 ф100 0.5 120
ZQMDS-5P2S 2 5 2.5 ф150 0.5 150
ZQMDS-6P2S 2 6 3.0 ф200 0.5 180
ZQMDS-7P2S 2 7 3.5 ф200 0.5 210
ZQMDS-8P2S 2 8 4.0 ф250 0.5 240
ZQMDS-10P2S 2 10 5.0 ф250 0.5 300
ZQMDS-12P2S 2 12 6.0 ф300 0.5 360
ZQMDS-14P2S 2 14 7.0 ф300 0.5 420
ZQMDS-16P2S 2 16 8.0 ф300 0.5 480
ZQMDS-18P2S 2 18 9.0 ф350 0.5 540
ZQMDS-20P2S 2 20 10.0 ф350 0.5 600
ZQMDS-22P2S 2 22 11.0 ф350 0.5 660
ZQMDS-24P2S 2 24 12.0 ф350 0.5 720

注:设备尺寸大小,都可以根据客户具体使用情况订做。
