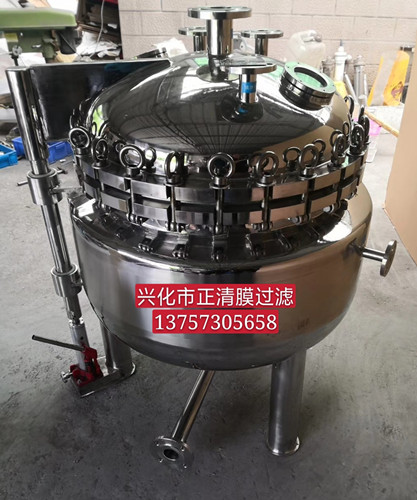

脚踏式快开袋式过滤器
脚踏式快开袋式过滤器

概述:
脚踏式快开袋式过滤器,是一种高效、节能的精密过滤设备。广泛应用于医药、化工、食品等行业。该产品结构独特、体积小、过滤效率高、滤液澄清、滤饼干燥、操作简单、维护方便,是一种理想的过滤设备。

主要结构及工作原理:
袋式过滤器,主要由过滤罐体、滤板、滤袋、起盖机构组成。使用时先打开顶盖,装好滤袋,将悬浮液用泵送入过滤器,在压力作用下,滤液从底部和侧部出液口排入滤液接受槽。滤饼则被滤袋截留在过滤器内。当悬浮液输送完毕,关闭进料阀,开启压缩空气进行初步压干。然后再关闭侧线出液口,直到液饼完全压干。关闭压缩空气,打开罐体顶部放空阀,卸下快开螺栓,脚踩踏板打开顶盖,取出滤饼,根据实际情况进行清洗或更换滤袋。

型号说明:

型号说明
ZQMDS-1P1S:用于标准长度滤袋,过滤面积0.25m2
ZQMDS-1P2S:用于双倍标准长度滤袋,过滤面积0.5m2

袋式过滤器规格
型号 滤袋编号 滤袋个数 过滤面积(m2) 进出口径 工作压力 最大流量m2/h (粘度=1厘泊)
ZQMDS-1P1S 1 1 0.25 ф50 0.5 15
ZQMDS-1P2S 2 1 0.50 ф50 0.5 30
ZQMDS-2P2S 2 2 1.0 ф50 0.5 60
ZQMDS-3P2S 2 3 1.5 ф50 0.5 90
ZQMDS-4P2S 2 4 2.0 ф100 0.5 120
ZQMDS-5P2S 2 5 2.5 ф150 0.5 150
ZQMDS-6P2S 2 6 3.0 ф200 0.5 180
ZQMDS-7P2S 2 7 3.5 ф200 0.5 210
ZQMDS-8P2S 2 8 4.0 ф250 0.5 240
ZQMDS-10P2S 2 10 5.0 ф250 0.5 300
ZQMDS-12P2S 2 12 6.0 ф300 0.5 360
ZQMDS-14P2S 2 14 7.0 ф300 0.5 420
ZQMDS-16P2S 2 16 8.0 ф300 0.5 480
ZQMDS-18P2S 2 18 9.0 ф350 0.5 540
ZQMDS-20P2S 2 20 10.0 ф350 0.5 600
ZQMDS-22P2S 2 22 11.0 ф350 0.5 660
ZQMDS-24P2S 2 24 12.0 ф350 0.5 720

注:设备尺寸大小,都可以根据客户具体使用情况订做。
