应用
用于各种悬浮液的固液分离,适用范围广, .适用于医药.食品.化工.环保.水处理等工业领域.
工作原理及结构特点
悬浮液用泵送入滤机的每个密闭的滤室, 在工作压力的作用下,滤液透过滤膜或其它滤材,经出液口排出,滤渣则留在框内形成滤饼,从而达到固液分离.
产品特点

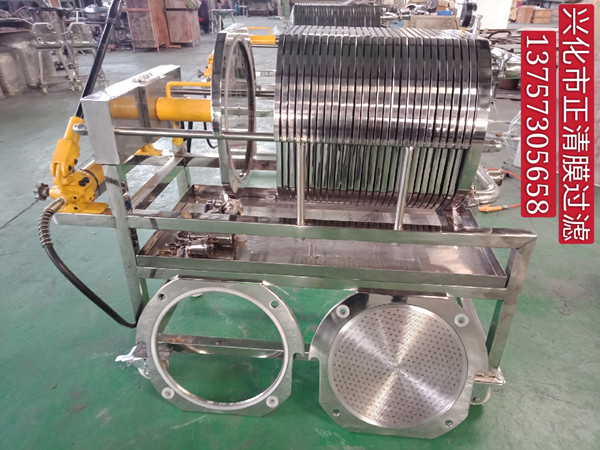

不锈钢卧式板框过滤器，均采用SUS304或SUS316L优质不锈钢材料制造,耐腐蚀,经久耐用,本机滤板采用螺纹状结构,可根据不同过滤介质和生产工艺(初滤.半精滤.精滤)要求,更换不同滤材,直接用微孔滤膜能达到无菌的目的.用户还可以根据过滤量的大小,相应减少或增加层数,使之流量适合过滤要求,400以上过滤器为增加流量、进出液口设计成双进双出，本机工作时加压密封过滤,液料无损耗,液体澄清度好,又能满足生产需要,本机所有密封部件采用硅橡胶密封圈,耐高温.无毒.无渗漏,密封性能好又能提高过滤精度。
用途：
不锈钢卧式板框过滤器，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求，直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的）。本机过滤面积大，流量大，适用范围大，所以在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液之过滤，效果甚佳。
技术参数
| 型号 |
规格(mm) |
层数 |
过滤面积(M2) |
滤膜孔径(um) |
过滤压力(Mpa) |
水流量(T/h) |
电机功率(Kw) |
外型尺寸(mm) |
进口(mm) |
出口(mm) |
| ZQMWS |
Φ100 |
10 |
0.078 |
0.1-10 |
0.3 |
0.8 |
0.37 |
600×300×600 |
19 |
19 |
| ZQMWS |
Φ150 |
10 |
0.170 |
0.1-10 |
0.3 |
1.5 |
0.37 |
650×380×650 |
25 |
25 |
| ZQMWS |
Φ200 |
10 |
0.314 |
0.1-10 |
0.3 |
2.0 |
0.37 |
650×400×700 |
25 |
25 |
| ZQMWS |
Φ300 |
10 |
0.7 |
0.1-10 |
0.3 |
3.0 |
0.55 |
700×500×800 |
32 |
32 |
| ZQMWS |
Φ400 |
10 |
1.25 |
0.1-10 |
0.3 |
5.0 |
0.75 |
900×600×1000 |
38 |
32 |
| ZQMWS |
Φ400 |
16 |
2.0 |
0.1-10 |
0.3 |
8.0 |
0.75 |
1000×600×1000 |
38 |
38 |
| ZQMWS |
Φ400 |
20 |
2.5 |
0.1-10 |
0.3 |
10 |
1.50 |
1100×600×1000 |
50 |
38 |
| ZQMWS |
Φ400 |
24 |
3.0 |
0.1-10 |
0.3 |
12 |
2.20 |
1200×600×1000 |
50 |
38 |
| ZQMWS |
Φ400 |
32 |
4.0 |
0.1-10 |
0.3 |
14 |
2.20 |
1320×600×1000 |
50 |
38 |
| 注：需要面积加大可定做， 20层以上为双进双出加大流量。本卧式板框过滤器最大可加工100层，采用液压压紧。 |
不锈钢卧式板框过滤器，根据不同过滤介质和生产工艺（初滤、脱活性碳、除微粒、半精滤、精滤）配微孔滤膜能达到除菌处理的目的，还可根据过滤量的大小，减少或增加过滤层数，使之适合生产需要。本机密封部件采用医用硅橡胶或氟橡胶，无渗漏，密封性能好。本机还可根据用户需要，特制多级过滤装置，一级放较粗的滤材，二级放较细的滤材，既节省了时间及设备又提高了过滤精度。板框过滤器配上微孔滤膜是目前解决过滤活性碳，微粒的理想设备。
板框过滤器使用须知：1、使用前注射水消毒。2、将滤材用蒸馏水浸湿后贴在网板上，再压紧顶板。3、启动前先把泵内加满液体，再关闭进液泵，然后启动，逐渐打开液阀，并打开排气阀排出机内空气。4、关闭时先关闭进液阀，再关机，防止突然停止液体回流击环滤材。
本机滤材可选用（聚丙烯滤膜、增强型滤膜、滤纸、滤布，专用脱碳过滤膜）等，可根据用户要求选用合适的滤材。
|
