层叠式活性炭过滤器
层叠式活性炭过滤器

  设备类型,固液分离设备,过滤粉末固体和活性炭效果甚佳。


固液分离是化工、制药、食品等行业必不可少的过滤操作之一。
经过对我国制药、化工行业粉末活性碳过滤设备行业的调研,在原料药、制剂生产中大量使用的粉末状活性碳脱色过滤设备陈旧落后。为此,我们公司科研人员成功开发了ZQMCD
层叠式活性炭过滤器,目前,本公司生产的此过滤机已在制药化工行业生产中广泛使用,客户反映过滤效果极好。
1.结构
ZQNCD型过滤机由筒体、过滤液板、视镜、双向压紧装置、循环管路系统。开启进料阀,过滤开始,滤液即被输送到指定的贮罐内。

2.工作原理
料浆经泵输送进滤器内,上部排空阀显示料浆充满滤器后,停止进料。
打开循环管路系统,使料浆在滤器本体进行循环过滤,监视视镜,当肉眼观察符合质量要求时,关闭循环管路系统,开启进行阀,过滤开始,滤液即被输送到指定的贮罐内。
不锈钢粉末活性碳过滤机分为两种:1型、2型。1型为加热保温过滤。2型为普通。


3.产品特点
双向压紧结构,杜绝了泄漏现象。
生产效率高,滤液澄清度高。
独特的循环系统,缩补了过滤周期。
满足制药行业GMP规范的要求。
劳动强度低,占地面积小。
可使用滤布、滤纸、滤膜、烧结金属毡等作为过滤介质。



层叠式活性炭过滤器采用优质SUS304或SUS316L不锈钢材料精细加工而成,由清华大学核工部设计,结构紧密,采用双面网板,可作反冲处理,无残液,作为膜分离精细过滤,根据流量需要可增加或减少层数等特点。

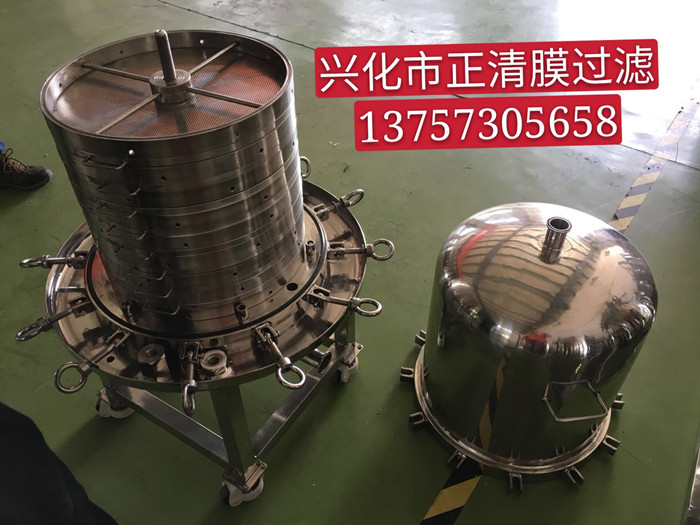

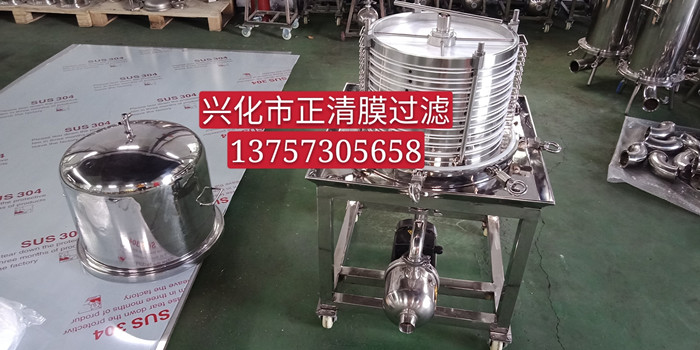

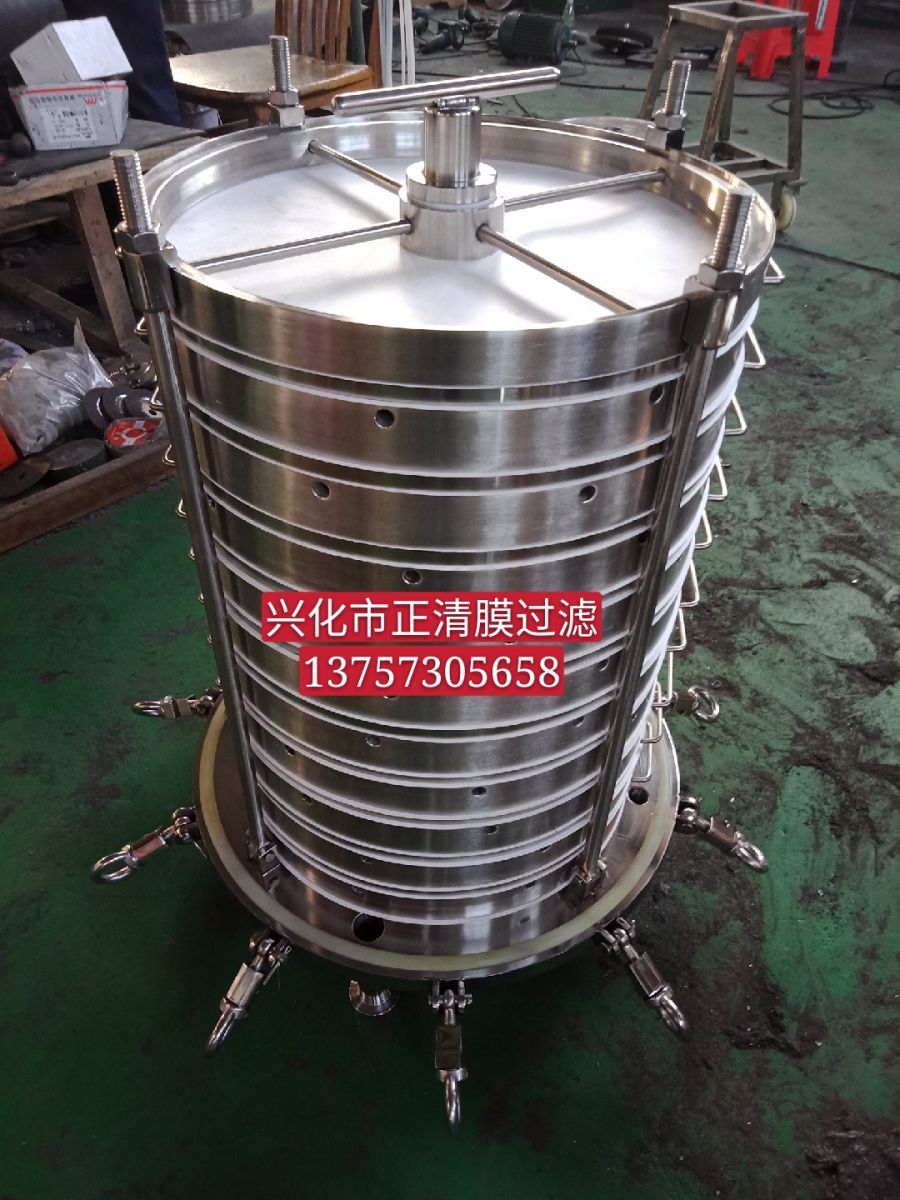

层叠式活性炭过滤器是新研发的一种新型层叠式液体固液分离过滤器,经我厂多年来生产过滤器的实践经验制造而成的,层叠式活性炭过滤器广泛运用于化工、医药、石油环保等行业,对各类液体中微小杂质进行过滤、澄清,提纯处理的新型设备。用于脱粉末状活性炭,是很理想的设备,层叠式活性炭过滤器本机内外抛光达400目,符合Gmp标准,工艺制作精良,性能安全稳定,抗腐蚀,经久耐用,结构新颖,操作简便,灵活节能,适应性强的多用途过滤设备。(本机可以初滤,脱碳、深层过滤、,半精滤,精滤) 层叠式活性炭过滤器过滤装置是由多层重叠过滤网板和过滤框组成,网板孔由电脑打孔,孔密小均匀,这可保证每层过滤网板上的滤材压力均匀,使过滤精度优,原液体经过加压进入筒体内,从过滤框四周孔进入,再经网板上的过滤介质从网板中心多个小孔出来,合格液体排出。



         技术参数

规格 层数 过滤面积(M2) 滤材尺寸(mm) 过滤压力(MPa) 理论水流量(t/h) 存活性炭(kg)
ZQMCD-Ф300 10 0.7 Ф310 0.2-0.6 4 1-4
ZQMCD-Ф300 20 1.4 Ф310 0.2-0.6 8 3-8
ZQMCD-Ф300 30 2.1 Ф310 0.2-0.6 12 4-12
ZQMCD-Ф400 20 2.5 Ф410 0.2-0.6 14 5-18
ZQMCD-Ф400 30 3.7 Ф410 0.2-0.6 21 8-22
ZQMCD-Ф400 40 5.0 Ф410 0.2-0.6 28 10-30
ZQMCD-Ф500 20 3.9 Ф510 0.2-0.6 25 11-28
ZQMCD-Ф500 40 7.8 Ф510 0.2-0.6 50 22-56
ZQMCD-Ф600 20 5.6 Ф610 0.2-0.6 60 20-50
ZQMCD-Ф600 30 8.4 Ф610 0.2-0.6 90 30-80
ZQMCD-Ф600 40 11.3 Ф610 0.2-0.6 120 40-100
ZQMCD-Ф700 20 7.7 Ф710 0.2-0.6 100 30-100
ZQMCD-Ф700 40 15.3 Ф710 0.2-0.6 160 50-150
ZQMCD-Ф800 30 15.0 Ф810 0.2-0.6 160 50-150
ZQMCD-Ф800 40 20.0 Ф810 0.2-0.6 220 70-200
ZQMCD-Ф1000 30 23.5 Ф1010 0.2-0.6 250 100-300
ZQMCD-Ф1000 40 31.4 Ф1010 0.2-0.6 350 150-400

注:本设备尺寸大小,可以根据客户不同需求订做。


本机滤材可选用(聚丙烯滤膜、增强型滤膜、滤纸、滤布,专用脱碳过滤膜)等,可根据用户要求选用合适的滤材。
